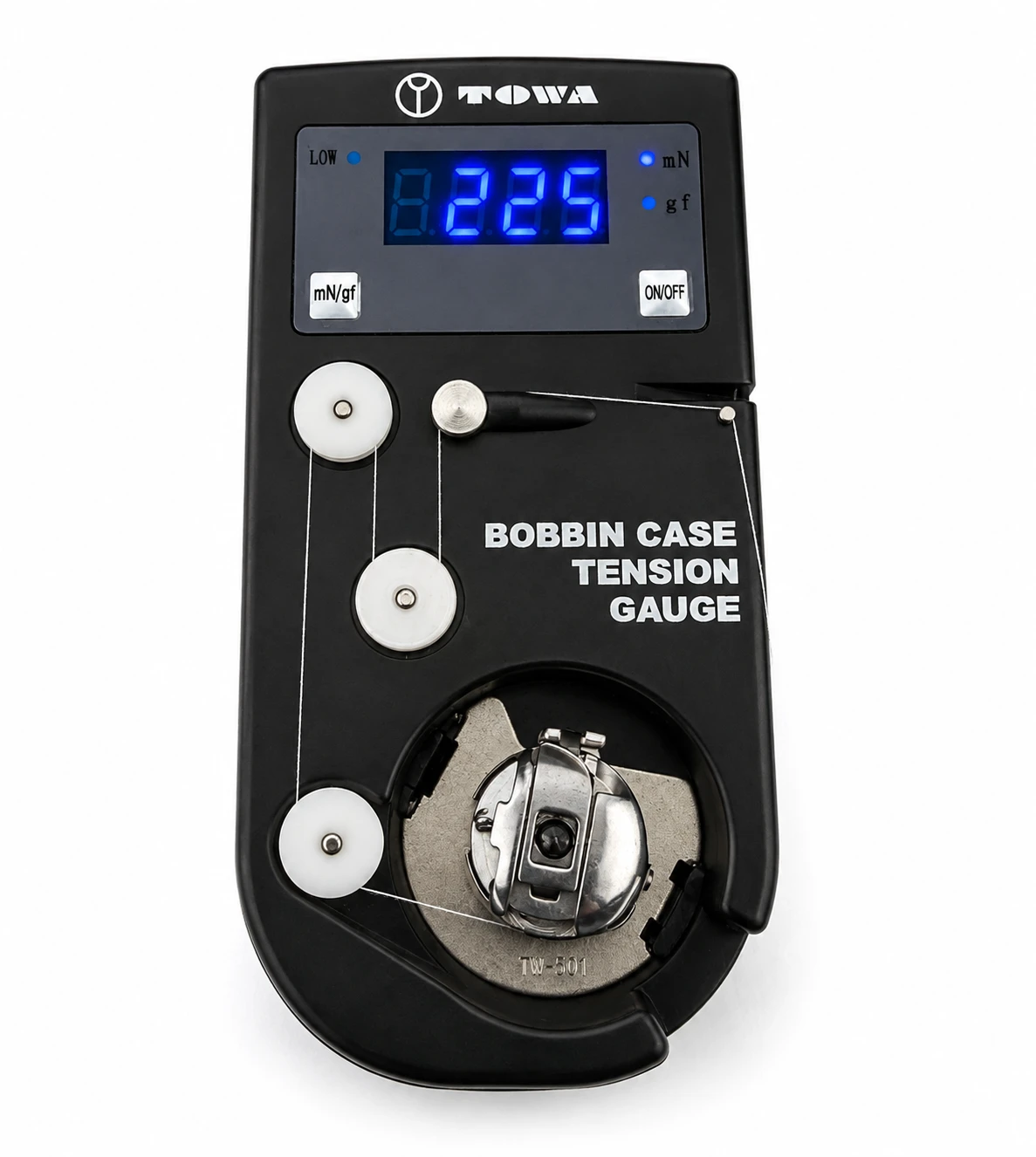

TOWA DTM-1 – cyfrowy miernik naprężenia nici górnej i dolnej

TOWA DTM-1 – profesjonalny cyfrowy miernik naprężenia nici dolnej i górnej

TOWA DTM-1 to profesjonalny, cyfrowy miernik przeznaczony do precyzyjnej kontroli naprężenia nici dolnej oraz nici górnej w hafciarkach komputerowych i maszynach szwalniczych.

Cyfrowy odczyt pozwala zastąpić regulację wykonywaną wyłącznie „na wyczucie” konkretną wartością pomiarową. Jest to szczególnie przydatne w hafciarkach wieloigłowych i wielogłowicowych, gdzie bardzo ważna jest możliwość uzyskania powtarzalnych ustawień na kolejnych igłach i głowicach.

Oferowana przez MESIN wersja miernika przeznaczona jest do standardowych bębenków.

Najważniejsze zalety TOWA DTM-1

• cyfrowy pomiar naprężenia nici,
• pomiar naprężenia nici dolnej w bębenku,
• możliwość pomiaru naprężenia nici górnej,
• odczyt w jednostkach mN oraz gf,
• możliwość dokładnego powielania sprawdzonych ustawień,
• łatwe porównywanie naprężenia pomiędzy igłami i głowicami,
• przydatny podczas regulacji hafciarek wieloigłowych i wielogłowicowych,
• pomoc w diagnostyce problemów z jakością haftu,
• czytelny wyświetlacz cyfrowy,
• możliwość wyzerowania wskazania przed wykonaniem pomiaru.

Pomiar naprężenia nici dolnej

Podstawowym zastosowaniem TOWA DTM-1 jest dokładny pomiar naprężenia nici wychodzącej z bębenka.

Bębenek należy prawidłowo zamocować w uchwycie miernika, a następnie poprowadzić nić przez rolki prowadzące zgodnie z instrukcją producenta.

1. Umieść prawidłowo nawiniętą szpulkę w bębenku.
2. Wyprowadź nić spod sprężyny regulującej naprężenie bębenka.
3. Zamontuj bębenek w uchwycie miernika.
4. Poprowadź nić przez rolki prowadzące zgodnie z oznaczeniami urządzenia.
5. Wybierz odpowiednią jednostkę pomiarową – mN lub gf.
6. Wyzeruj wskazanie miernika przed rozpoczęciem pomiaru.
7. Pociągaj nić spokojnym i równomiernym ruchem.
8. Odczytaj wartość naprężenia na cyfrowym wyświetlaczu.

Jeżeli wartość jest zbyt mała lub zbyt duża, naprężenie należy skorygować śrubą regulacyjną sprężyny bębenka, a następnie ponownie wykonać pomiar.

Pomiar naprężenia nici górnej

TOWA DTM-1 nie ogranicza się wyłącznie do kontroli bębenka. Przyrząd może być również wykorzystany do pomiaru naprężenia nici górnej.

Pozwala to sprawdzić rzeczywiste naprężenie powstające w układzie prowadzenia i regulacji nici górnej oraz porównać ustawienia pomiędzy kolejnymi igłami i głowicami hafciarki.

Podczas pomiaru nici górnej należy prowadzić nić zgodnie ze sposobem przedstawionym w instrukcji producenta i wykonywać pomiar spokojnym, równomiernym ruchem.

Jak wykorzystać miernik przy regulacji 15 igieł?

W hafciarce 15-igłowej ręczne ustawienie każdego naprężacza wyłącznie „na wyczucie” może powodować różnice pomiędzy poszczególnymi igłami. TOWA DTM-1 pozwala podejść do regulacji w bardziej powtarzalny sposób.

1. Wybierz jedną igłę i wykonaj próbny haft.
2. Wyreguluj naprężenie do momentu uzyskania prawidłowego wyglądu haftu.
3. Zmierz miernikiem TOWA DTM-1 wartość naprężenia prawidłowo ustawionej nici.
4. Zapisz uzyskaną wartość.
5. Zmierz kolejne igły wykorzystujące ten sam lub porównywalny rodzaj nici.
6. Wyreguluj ich naprężacze tak, aby uzyskać możliwie zbliżoną wartość.
7. Na końcu wykonaj próbny haft i w razie potrzeby wprowadź niewielkie korekty.

Jeszcze większa korzyść w hafciarkach wielogłowicowych

Możliwość wykonywania pomiarów staje się szczególnie cenna w hafciarkach wielogłowicowych.

Jeżeli maszyna posiada kilka głowic, każda z nich ma własny zestaw naprężaczy. Przy 15 igłach liczba punktów wymagających prawidłowego ustawienia szybko rośnie.

Po znalezieniu prawidłowej wartości na jednej głowicy można wykorzystać ją jako punkt odniesienia podczas regulacji odpowiednich igieł na pozostałych głowicach.

Pozwala to uzyskać bardziej powtarzalne warunki pracy i ograniczyć sytuacje, w których ten sam projekt wygląda inaczej na poszczególnych głowicach.

Szybsza diagnostyka problemów

TOWA DTM-1 jest również bardzo przydatnym narzędziem diagnostycznym. Jeżeli jedna igła lub jedna głowica zaczyna wykonywać haft inaczej niż pozostałe, możemy porównać rzeczywiste wartości naprężenia.

Pomiar może pomóc podczas diagnostyki takich problemów jak:

• pętlenie nici,
• częste zrywanie nici,
• nierówny ścieg,
• przeciąganie nici dolnej na prawą stronę haftu,
• nadmierne ściąganie materiału,
• różnice jakości haftu pomiędzy głowicami,
• różnice pomiędzy poszczególnymi igłami.

Sam wynik pomiaru nie zastępuje oceny całego układu prowadzenia nici, ale daje operatorowi konkretną wartość, którą można porównać z prawidłowo pracującą igłą lub głowicą.

Cyfrowy odczyt mN / gf

Miernik umożliwia odczyt wartości w dwóch jednostkach: mN (milinewtonach) oraz gf (gram-force).

Cyfrowy wyświetlacz ułatwia zapisanie wyniku oraz późniejsze odtworzenie sprawdzonego ustawienia podczas kolejnej regulacji maszyny.

Wersja do standardowych bębenków

Oferowany przez MESIN TOWA DTM-1 jest wersją przeznaczoną do standardowych bębenków.

Najważniejsze parametry

Praktyczne wartości dla hafciarek Haftex
