TOWA UTG – miernik naprężenia nici górnej i dolnej

TAJIMA UTG – profesjonalny miernik naprężenia nici górnej i dolnej

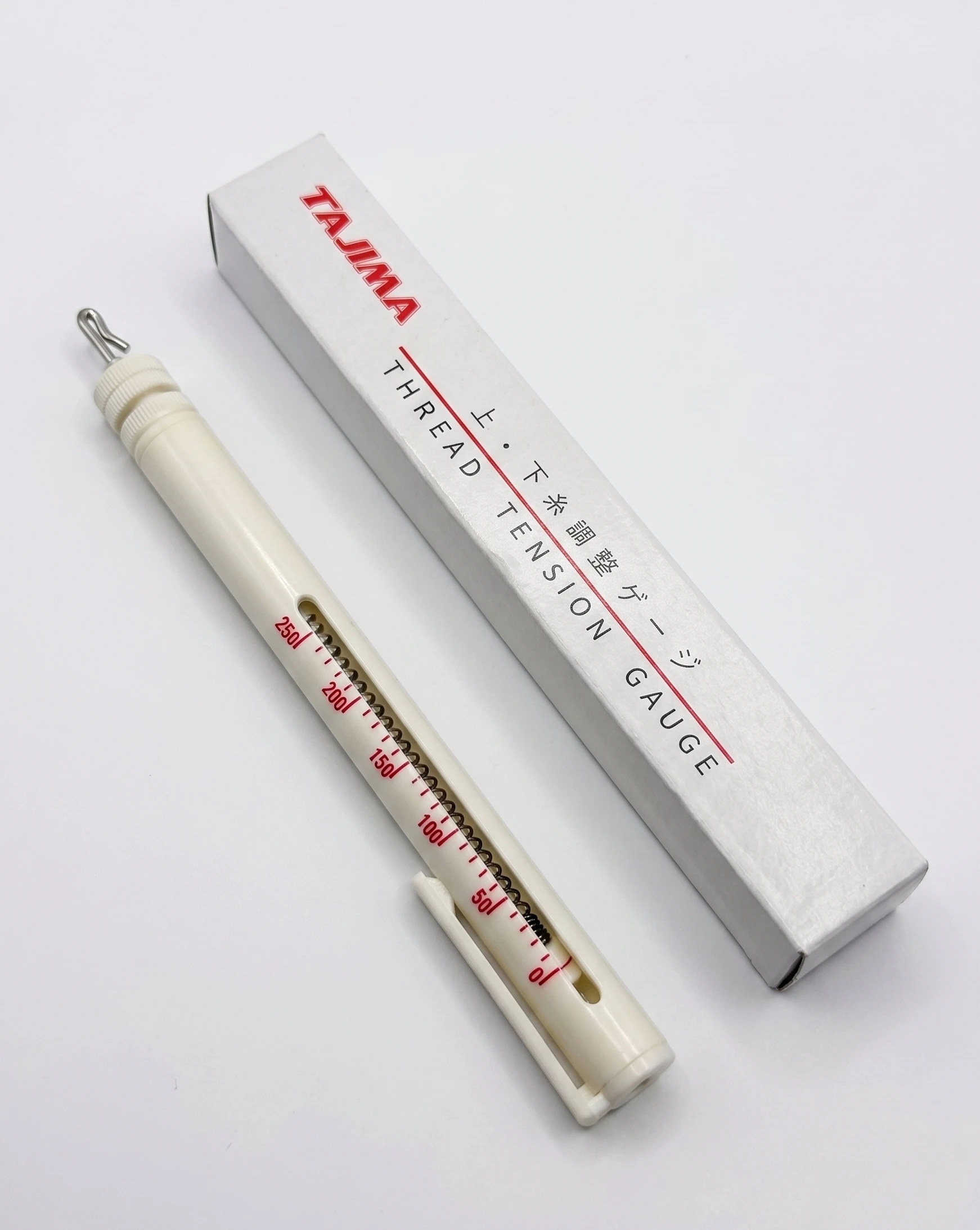

TAJIMA UTG – Upper / Under Thread Tension Gauge to precyzyjny, mechaniczny miernik przeznaczony do kontroli naprężenia nici górnej oraz nici dolnej w hafciarkach komputerowych i maszynach szwalniczych.

Przyrząd umożliwia zastąpienie regulacji wykonywanej wyłącznie „na wyczucie” konkretnym, powtarzalnym pomiarem. Dzięki temu łatwiej porównać naprężenie nici pomiędzy poszczególnymi głowicami hafciarki, diagnozować problemy z jakością haftu oraz odtworzyć wcześniej sprawdzone ustawienia.

Najważniejsze zalety TAJIMA UTG

• pomiar naprężenia nici górnej,
• pomiar naprężenia nici dolnej,
• czytelna mechaniczna skala 0–250,
• możliwość porównywania ustawień poszczególnych głowic,
• powtarzalne wyniki regulacji,
• regulacja pozycji zerowej,
• brak baterii i zasilania,
• kompaktowa konstrukcja typu piórkowego,
• przydatny w hafciarni oraz podczas pracy serwisowej.

Dlaczego warto kontrolować naprężenie nici?

Prawidłowa współpraca nici górnej i dolnej ma bezpośredni wpływ na wygląd i trwałość haftu.

Zbyt duże albo zbyt małe naprężenie może powodować między innymi:

• pętlenie nici,
• częste zrywanie nici,
• nierówny ścieg,
• przeciąganie nici dolnej na prawą stronę haftu,
• zbyt mocne ściąganie materiału,
• różnice jakości haftu pomiędzy głowicami.

Miernik pozwala określić rzeczywistą wartość naprężenia, co znacznie ułatwia prawidłową regulację maszyny.

Pomiar naprężenia nici górnej

TAJIMA UTG umożliwia bezpośredni pomiar naprężenia nici górnej prowadzonej przez układ naprężaczy maszyny.

1. Przeprowadź nić górną przez prowadniki maszyny w normalny sposób.
2. Końcówkę nici owiń około 2 razy wokół haczyka miernika.
3. Ustaw miernik poziomo.
4. Przesuwaj miernik spokojnym, równomiernym ruchem z prędkością około 2–3 cm/s.
5. Podczas przesuwania odczytaj wartość na skali miernika.

Pomiar naprężenia nici dolnej

Miernik pozwala również kontrolować siłę, z jaką nić wychodzi z bębenka.

1. Włóż szpulkę do bębenka i wyprowadź nić w taki sposób, jak podczas normalnej pracy maszyny.
2. Końcówkę nici owiń około 2 razy wokół haczyka miernika.
3. Połóż bębenek na płaskiej powierzchni i przytrzymaj go palcem.
4. Przesuwaj miernik poziomo z prędkością około 2–3 cm/s.
5. Odczytaj wartość naprężenia na skali.

Zalecane wartości naprężenia – dane referencyjne

Poniższe wartości są wartościami referencyjnymi podanymi w instrukcji miernika.

Ustawienie pozycji zerowej

Przed rozpoczęciem pomiarów należy sprawdzić, czy wskaźnik miernika znajduje się dokładnie na pozycji 0.

Jeżeli pozycja zerowa nie jest prawidłowa, miernik należy wyregulować za pomocą mechanizmu regulacyjnego i nakrętki blokującej. Prawidłowe ustawienie punktu zerowego ma duży wpływ na powtarzalność pomiarów.

Zastosowanie w hafciarkach wielogłowicowych

TAJIMA UTG jest szczególnie przydatny podczas regulacji hafciarek wielogłowicowych.

Po prawidłowym ustawieniu jednej głowicy można zmierzyć naprężenie nici i wykorzystać uzyskaną wartość jako punkt odniesienia dla kolejnych głowic.

Pozwala to ograniczyć różnice pomiędzy poszczególnymi stanowiskami haftującymi i uzyskać bardziej powtarzalną jakość produkcji.

Najważniejsze parametry

Kiedy warto używać miernika?

• podczas pierwszej regulacji hafciarki,
• po zmianie rodzaju nici,
• po wymianie elementów naprężacza,
• przy różnicach jakości haftu pomiędzy głowicami,
• przy częstym zrywaniu nici,
• przy pętleniu nici,
• po wykonaniu czynności serwisowych,
• podczas okresowej kontroli ustawień maszyny.

Najczęściej zadawane pytania

Czy TAJIMA UTG mierzy nić górną i dolną?

Tak. Przyrząd został zaprojektowany do pomiaru obu tych naprężeń.

Czy miernik wymaga baterii?

Nie. Jest to przyrząd całkowicie mechaniczny.

Czy nadaje się do hafciarek wielogłowicowych?

Tak. Jest szczególnie przydatny do porównywania i ujednolicania ustawień poszczególnych głowic.

Czy wartości w tabeli zawsze będą prawidłowe?

Są to wartości referencyjne. Ostateczne ustawienie należy dopasować do konkretnej nici, materiału, stabilizatora i rodzaju wykonywanego haftu.
