TOWA TM-1 – analogowy miernik naprężenia nici dolnej w bębenku

TOWA TM-1 – profesjonalny analogowy miernik naprężenia nici dolnej

TOWA TM-1 to profesjonalny, analogowy miernik przeznaczony do kontroli i regulacji naprężenia nici dolnej w bębenku. Urządzenie produkowane jest przez japońską firmę TOWA, specjalizującą się w precyzyjnych przyrządach do kontroli naprężenia nici.

Miernik pozwala zastąpić regulację wykonywaną wyłącznie „na wyczucie” konkretnym pomiarem. Dzięki temu możliwe jest ustawienie powtarzalnego naprężenia nici dolnej w kilku bębenkach oraz łatwiejsze porównanie ustawień pomiędzy poszczególnymi maszynami lub głowicami hafciarki.

Najważniejsze zalety TOWA TM-1

• analogowy pomiar naprężenia nici dolnej,
• czytelna skala pomiarowa,
• możliwość powtarzalnego ustawienia wielu bębenków,
• bardzo prosta obsługa,
• brak baterii i zasilania,
• wbudowany obcinacz nici,
• solidna konstrukcja przeznaczona do zastosowań profesjonalnych,
• przydatny podczas regulacji hafciarek jedno- i wielogłowicowych,
• możliwość kontroli ustawienia bębenka po zmianie nici lub materiału.

Zakres pomiarowy

TOWA TM-1 wyposażony jest w analogową skalę umożliwiającą bezpośredni odczyt naprężenia nici podczas jej przeciągania przez bębenek.

Wskazówka miernika reaguje na opór powstający podczas wysuwania nici z prawidłowo zamontowanego bębenka. Pozwala to natychmiast ocenić, czy naprężenie jest zbyt małe, zbyt duże czy odpowiada wcześniej ustalonej wartości.

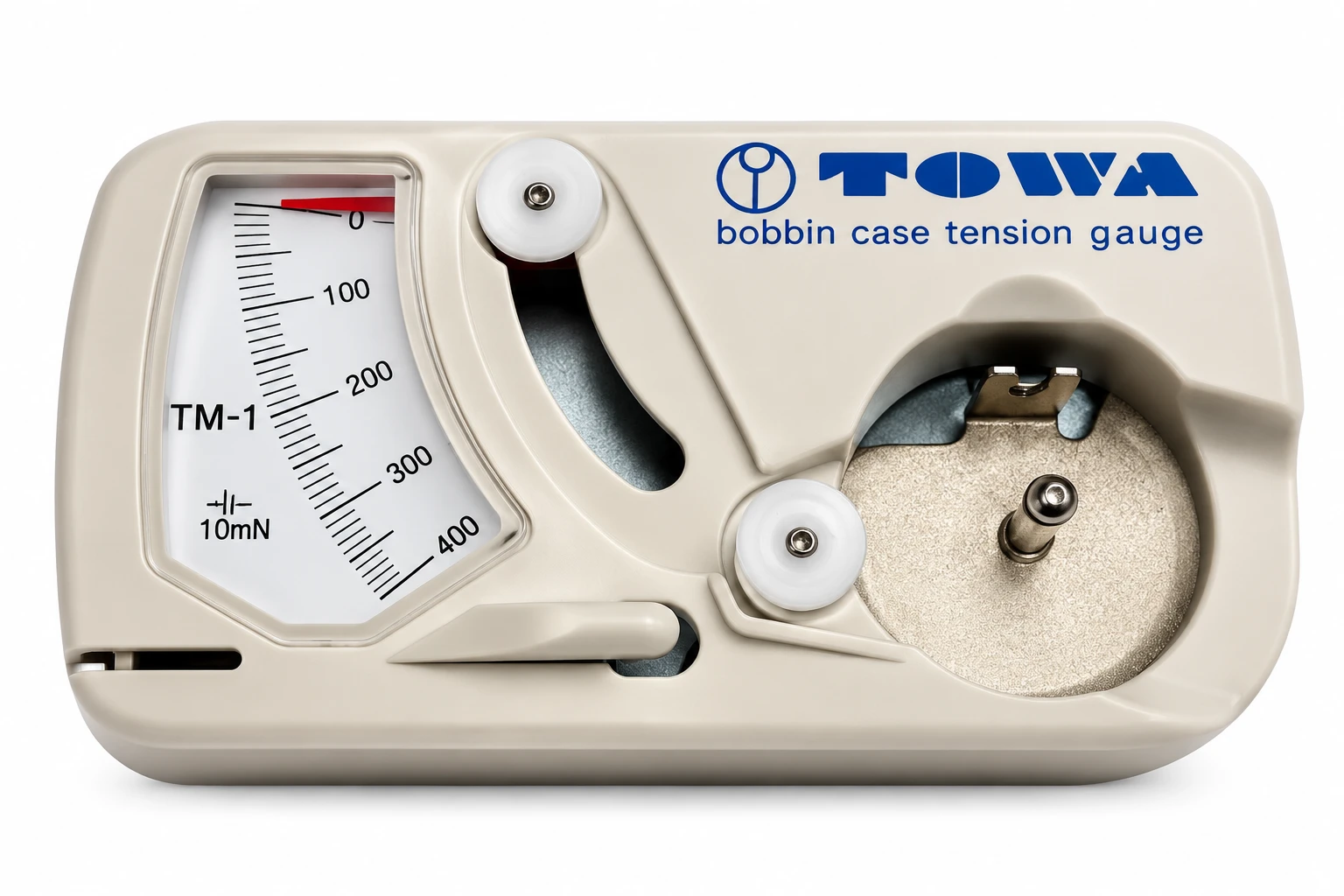

Budowa miernika TOWA TM-1

Konstrukcja urządzenia jest prosta i trwała. Wszystkie elementy niezbędne do wykonania pomiaru znajdują się bezpośrednio w korpusie miernika.

• analogowy wskaźnik naprężenia,
• gniazdo do prawidłowego zamocowania bębenka,
• rolka prowadząca nr 1,
• rolka prowadząca nr 2,
• prowadnik nici,
• wbudowany obcinacz nici.

Do jakich bębenków przeznaczony jest TM-1?

Model TOWA TM-1 przeznaczony jest do standardowych typów bębenków stosowanych w wielu maszynach przemysłowych oraz hafciarkach.

Jak wykonać pomiar?

Pomiar jest prosty i zajmuje tylko chwilę.

1. Włóż prawidłowo nawiniętą szpulkę do bębenka i wyprowadź nić spod sprężyny regulującej naprężenie.
2. Umieść bębenek w przeznaczonym do tego gnieździe miernika TOWA TM-1.
3. Poprowadź nić przez rolki prowadzące i prowadnik nici zgodnie z oznaczeniami na mierniku.
4. Pociągaj nić spokojnym i równomiernym ruchem.
5. Obserwuj wskazówkę miernika i odczytaj wartość naprężenia.

Regulacja naprężenia bębenka

Jeżeli zmierzona wartość jest zbyt mała lub zbyt duża, naprężenie regulujemy śrubą znajdującą się przy sprężynie bębenka.

• obrót śruby w prawo – zwiększa naprężenie nici,
• obrót śruby w lewo – zmniejsza naprężenie nici.

Regulację najlepiej wykonywać niewielkimi ruchami. Po każdej zmianie należy ponownie przeprowadzić nić przez miernik i sprawdzić uzyskaną wartość.

Zastosowanie w hafciarkach

TOWA TM-1 bardzo dobrze sprawdza się podczas regulacji nici dolnej w hafciarkach jednogłowicowych i wielogłowicowych.

W praktyce miernik pozwala ustawić wszystkie bębenki według tej samej wartości, co ułatwia uzyskanie powtarzalnej jakości haftu na każdej głowicy.

Jest to szczególnie przydatne przy:

• regulacji kilku lub kilkunastu bębenków,
• porównywaniu ustawień między głowicami,
• zmianie rodzaju nici dolnej,
• zmianie materiału lub stabilizatora,
• diagnostyce problemów z widocznością nici dolnej,
• przywracaniu wcześniej sprawdzonych ustawień.

Wbudowany obcinacz nici

TOWA TM-1 posiada wbudowany obcinacz nici, dzięki któremu po zakończeniu pomiaru nie trzeba używać dodatkowych nożyczek.

Końcówkę nici można odciąć bezpośrednio na mierniku po wykonaniu pomiaru i zakończeniu regulacji bębenka.

Brak baterii i zasilania

TOWA TM-1 jest miernikiem całkowicie analogowym i nie wymaga baterii, ładowania ani podłączenia do zasilania.

Dzięki temu jest zawsze gotowy do użycia i bardzo dobrze sprawdza się zarówno w hafciarni, jak i podczas pracy serwisowej u Klienta.

Kiedy warto kontrolować naprężenie nici dolnej?

Kontrolę warto wykonać szczególnie wtedy, gdy:

• zmieniamy rodzaj lub grubość nici dolnej,
• zakładamy nowy bębenek,
• pojawiają się różnice jakości między głowicami,
• nić dolna zaczyna wychodzić na prawą stronę haftu,
• regulujemy maszynę po serwisie,
• chcemy przygotować kilka bębenków z identycznym ustawieniem.

Ochrona i konserwacja miernika

TOWA TM-1 jest precyzyjnym przyrządem pomiarowym, dlatego należy obchodzić się z nim ostrożnie.

• nie upuszczać urządzenia,
• nie uderzać miernikiem o inne przedmioty,
• nie rozbierać korpusu,
• chronić przed olejem, alkoholem, benzyną i rozpuszczalnikami,
• przechowywać w suchym i czystym miejscu.

Najważniejsze parametry

Najczęściej zadawane pytania

Czy TOWA TM-1 mierzy naprężenie nici górnej?

Nie. Model TM-1 przeznaczony jest do kontroli naprężenia nici dolnej w bębenku.

Czy miernik wymaga baterii?

Nie. TOWA TM-1 jest urządzeniem analogowym i nie wymaga żadnego zasilania.

Czy można ustawić kilka bębenków na taką samą wartość?

Tak. Jest to jedno z najważniejszych zastosowań miernika. Po ustaleniu prawidłowej wartości można kolejno regulować następne bębenki, aż wszystkie będą miały zbliżone wskazanie.

Czy TM-1 nadaje się do hafciarek wielogłowicowych?

Tak. W takich maszynach szczególnie dobrze sprawdza się podczas porównywania i ujednolicania naprężenia nici dolnej na wszystkich głowicach.

Czy każdy bębenek pasuje do TM-1?

Nie. TOWA oferuje kilka wersji mierników przeznaczonych do różnych typów bębenków. Przed zakupem należy sprawdzić kompatybilność posiadanego bębenka z modelem TM-1.
